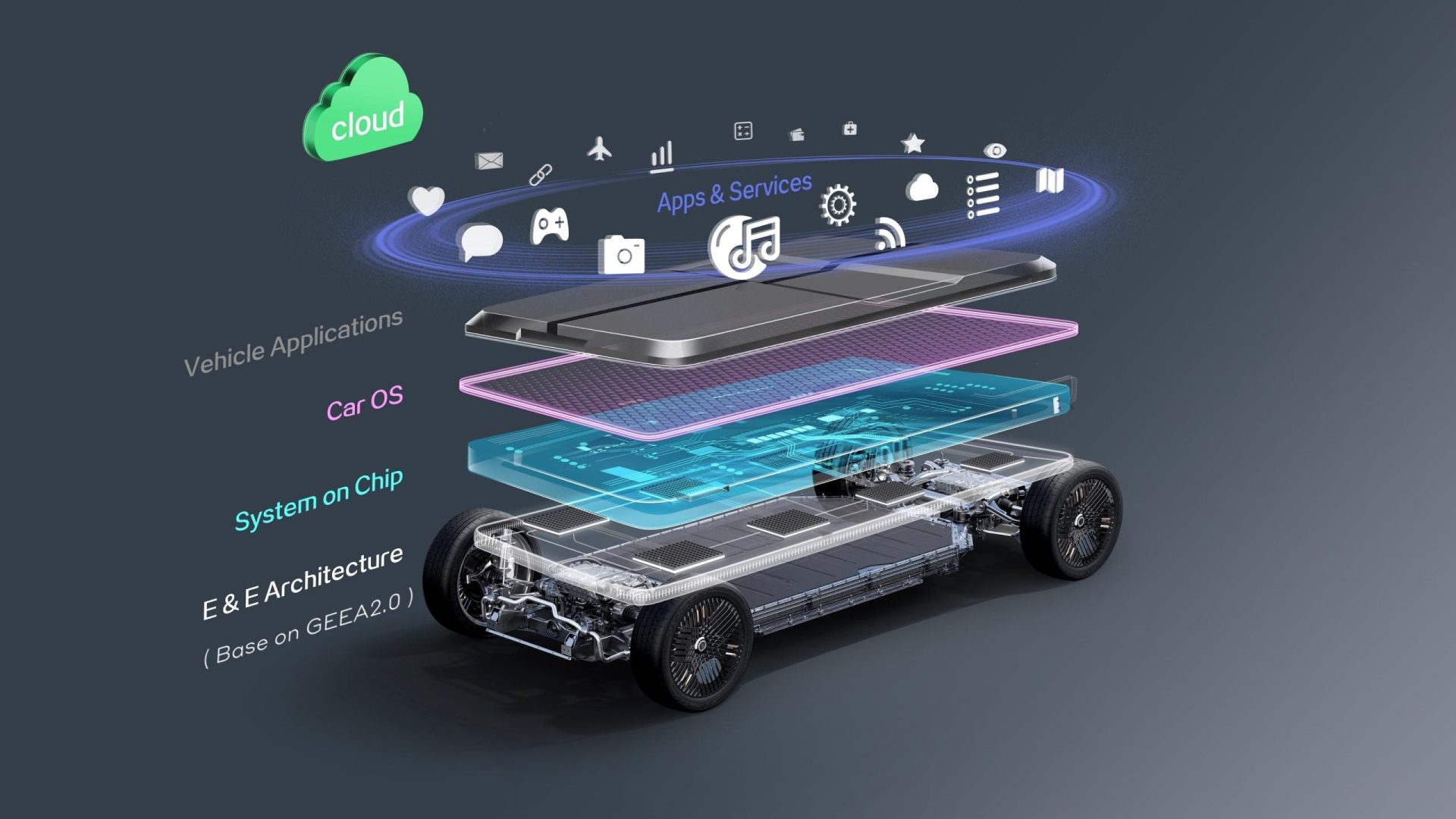

Giới thiệu về Kiến trúc Điện tử Xe cộ
EnterKnow: Trong lĩnh vực ô tô, sự tiến bộ của công nghệ đã dẫn đến sự phát triển của các hệ thống điện tử tiên tiến, đóng vai trò trung tâm cho sự an toàn, tiện nghi và vận hành của ô tô hiện đại. Điều này là cần thiết để phát triển một khung có cấu trúc được gọi là Kiến trúc Điện tử Xe cộ. Khái niệm quan trọng này, tầm quan trọng của nó trong lĩnh vực ô tô và sự xuất hiện của nó theo thời gian sẽ được giải thích trong phần này.
Định nghĩa và tầm quan trọng
Định nghĩa
Cấu hình có cấu trúc của các linh kiện điện tử, mô-đun và mạng bên trong xe xác định Kiến trúc Điện tử Xe. Hoạt động như một bản thiết kế (Blueprint), nó tạo điều kiện cho việc tích hợp các hệ thống điện tử đa dạng như bộ điều khiển động cơ, hệ thống thông tin giải trí, hệ thống an toàn, v.v.
Tầm quan trọng
- Tích hợp: Khi các thành phần điện tử ngày càng tăng trong các phương tiện, một kiến trúc được trình bày rõ ràng trở nên cấp thiết, thúc đẩy sự tích hợp và tương tác liền mạch giữa các hệ thống đa dạng.
- Độ tin cậy và An toàn: Được tăng cường nhờ thiết kế kiến trúc chắc chắn, hệ thống điện tử tăng cường độ tin cậy, đảm bảo tính sẵn sàng liên tục của các chức năng quan trọng về an toàn.
- Khả năng mở rộng: Khả năng thích ứng của kiến trúc điện tử xe hiện đại là rất quan trọng để đón nhận những cải tiến và tiến bộ công nghệ sắp tới, cuối cùng là đảm bảo độ bền của xe theo thời gian.
- Hiệu quả: Sử dụng hiệu quả tài nguyên, tiêu thụ năng lượng, giảm trọng lượng và chi phí nhờ kiến trúc tối ưu.
![](https://www.xecov.com/wp-content/uploads/2024/07/Vehicle-Electronics-Architecture-01.jpg)
Sự phát triển của kiến trúc điện tử xe cộ
Bằng cách theo dõi các giai đoạn quan trọng và tiến bộ công nghệ, có thể hiểu được sự phát triển của Kiến trúc Điện tử Xe cộ:
Thời kỳ tiền vi xử lý (Trước những năm 1970): Với các bộ phận điện tử tối thiểu, phương tiện giao thông trong thời kỳ này chủ yếu là cơ khí. Thiết kế kiến trúc tập trung vào sự đơn giản, kết hợp hệ thống dây điện cơ bản cho các nhiệm vụ như chiếu sáng, đánh lửa và các chức năng thiết yếu khác.
Sự ra đời của bộ vi xử lý (thập niên 1970 – 1980): Sự ra đời của bộ vi xử lý đánh dấu sự khởi đầu của một kỷ nguyên mới, tạo điều kiện thuận lợi cho việc tạo ra Bộ điều khiển điện tử (ECU) được sử dụng trong quản lý động cơ và các chức năng điều khiển quan trọng khác. Sự ra đời của hệ thống điện tử xe hơi phức tạp hơn đã bắt đầu trong thời đại này.
Mở rộng Điện tử (những năm 1990): Có túi khí, thông tin giải trí, định vị GPS và ABS, giai đoạn này chứng kiến sự mở rộng nhanh chóng của hệ thống điện tử. Sự phức tạp ngày càng tăng trong kiến trúc đòi hỏi phải có sự tích hợp nâng cao và tăng cường giao tiếp mạng.
Kiến trúc tập trung và phân tán (những năm 2000): Với những ưu và nhược điểm khác nhau của kiến trúc tập trung và phân tán, sự thay đổi hướng tới các kiến trúc này đã xuất hiện cùng với sự gia tăng về độ phức tạp, dẫn đến cách tiếp cận mô-đun và có thể mở rộng hơn.
Xu hướng hiện tại (những năm 2010 – Hiện tại): Những tiến bộ trong thời gian gần đây đã tạo điều kiện thuận lợi cho sự phát triển của kiến trúc vùng và kiến trúc miền cụ thể, từ đó nâng cao hiệu quả, tính linh hoạt và khả năng kết nối của các hệ thống. Việc kết hợp vô số giao thức truyền thông như CAN, LIN, FlexRay và Ethernet đã nâng cao đáng kể sự phong phú của kiến trúc.
Thiết kế hiện đại của ô tô phụ thuộc rất nhiều vào Kiến trúc Điện tử Xe cộ, yếu tố quan trọng trong việc điều phối sự phối hợp liền mạch giữa các hệ thống và linh kiện điện tử đa dạng. Sự phát triển của nó cho thấy những tiến bộ công nghệ và sự phức tạp ngày càng tăng được tìm thấy trong các hệ thống xe hiện đại. Hiểu được định nghĩa, tầm quan trọng và sự phát triển của phong cách kiến trúc này là nền tảng cho các chuyên gia ô tô như kỹ sư, nhà thiết kế và nhà sản xuất chế tạo những phương tiện ưu tiên sự an toàn, hiệu quả và tuân thủ các tiến bộ công nghệ đương đại.
Kiến trúc tập trung và phân tán
Một trong những cân nhắc bắt buộc trong thiết kế xe là sự lựa chọn giữa kiến trúc tập trung và phân tán trong bối cảnh công nghệ ô tô đang phát triển. Ý nghĩa của cả hai chiến lược đều tác động đáng kể đến hoạt động giao tiếp giữa các bộ phận và hệ thống điện tử trong xe. Trong phần này, XecoV phân tích kỹ lưỡng về hai kiến trúc này, trong đó các tính năng của chúng được so sánh và các ưu và nhược điểm riêng của chúng được khám phá chi tiết.
Kiến trúc tập trung
![](https://www.xecov.com/wp-content/uploads/2024/07/Centralized-Architecture.jpg)
Các chức năng và tính toán chính được hợp nhất thành một hoặc một vài đơn vị điều khiển trung tâm trong kiến trúc tập trung. Các đơn vị này chịu trách nhiệm xử lý thông tin và gửi lệnh tới các thiết bị ngoại vi.
Ưu điểm của kiến trúc tập trung:
- Hiệu quả về chi phí: Càng ít ECU thì chi phí ban đầu càng giảm.
- Dễ bảo trì: Quản lý tập trung có thể đơn giản hóa việc bảo trì.
- Kiểm soát thống nhất: Hành vi hệ thống gắn kết có thể được gây ra bởi kiểm soát trung tâm.
Nhược điểm của kiến trúc tập trung:
- Điểm lỗi duy nhất: Lỗi của thiết bị trung tâm có thể làm gián đoạn toàn bộ hệ thống.
- Khả năng mở rộng hạn chế: Việc thêm các chức năng mới rất phức tạp và tốn kém.
Kiến trúc phân tán
Ngược lại với các hệ thống tập trung, kiến trúc phân tán ủy nhiệm các chức năng cho nhiều Bộ điều khiển điện tử (ECU) được bố trí trên khắp xe, với mỗi ECU được thiết kế riêng để xử lý các nhiệm vụ hoặc nhóm nhiệm vụ cụ thể.
![](https://www.xecov.com/wp-content/uploads/2024/07/Distributed-Architecture.jpg)
Ưu điểm của kiến trúc phân tán:
- Tính linh hoạt và khả năng mở rộng: Việc thêm các chức năng mới, mở rộng hoặc sửa đổi sẽ dễ dàng hơn.
- Tăng cường độ tin cậy: Dự phòng có thể được tích hợp vào hệ thống.
- Xử lý song song: Các hoạt động đồng thời được cho phép bằng cách xử lý song song, nâng cao hiệu suất.
Nhược điểm của kiến trúc phân tán:
- Chi phí cao hơn: Chi phí sản xuất và bảo trì cao hơn do nhiều ECU hơn.
- Độ phức tạp: Việc quản lý hệ thống phân phối là phức tạp và đầy thách thức.
Việc lựa chọn giữa kiến trúc tập trung và phân tán cho thiết bị điện tử trên xe đòi hỏi phải đánh giá toàn diện bao gồm chi phí, khả năng mở rộng, độ phức tạp và độ tin cậy, đòi hỏi phải xem xét cẩn thận trên nhiều khía cạnh. Trong khi cung cấp sự đơn giản và giảm chi phí tiềm năng, kiến trúc tập trung có thể gặp phải những hạn chế như tính linh hoạt bị hạn chế và dễ bị lỗi. Ngược lại, kiến trúc phân tán ưu tiên tính mô-đun và khả năng phục hồi, nhưng lại phải trả giá bằng sự phức tạp ngày càng tăng và chi phí lớn hơn. Đối với các kỹ sư và nhà thiết kế ô tô, việc nắm bắt được những vấn đề phức tạp này có ý nghĩa quan trọng trong việc lựa chọn kiến trúc lý tưởng cho một phương tiện cụ thể, quản lý hiệu quả các yếu tố đánh đổi để đạt được hiệu suất và độ tin cậy cao nhất.
Kiến trúc miền (Domain)
Trong thiết bị điện tử xe cộ hiện đại, kiến trúc miền thể hiện một phương pháp thiết kế chiến lược, tập trung các chức năng vào các miền cụ thể. Ngược lại với thiết kế phân mảnh được thấy trong kiến trúc phân tán, kiến trúc miền hợp nhất các chức năng và dịch vụ liên quan, tạo ra một cấu trúc thống nhất và hiệu quả hơn. Kiến trúc này ngày càng trở nên quan trọng khi những thách thức về chức năng điện tử tiếp tục mở rộng trong các hệ thống ô tô.
Mô tả và trường hợp sử dụng
Trong bối cảnh điện tử xe cộ, kiến trúc miền đề cập đến việc phân chia các chức năng thành các miền khác nhau. Các lĩnh vực chức năng chính của xe, chẳng hạn như hệ thống truyền động, hỗ trợ người lái, khung gầm, thông tin giải trí và kiểm soát thân xe, thường tương ứng với các lĩnh vực này. Kiến trúc cho phép phát triển, bảo trì và tích hợp hiệu quả hơn bằng cách hợp nhất các chức năng liên quan trong một miền cụ thể.
Trường hợp sử dụng:
- Xe điện và xe hybrid: Xử lý các bộ điều khiển động cơ đẩy, nguồn năng lượng và hệ thống lưu trữ năng lượng khác nhau.
- Hệ thống hỗ trợ người lái nâng cao (ADAS): tích hợp hỗ trợ giữ làn đường, kiểm soát hành trình thích ứng và các công cụ hỗ trợ người lái khác.
- Hệ thống thông tin giải trí: Âm thanh, video, kết nối, điều hướng và giao diện người dùng được tích hợp bởi hệ thống thông tin giải trí.
- Kiểm soát thân xe: Các tính năng tiện nghi, kiểm soát khí hậu, hệ thống chiếu sáng và khóa cửa được xử lý bằng tính năng kiểm soát thân xe.
Các thành phần của kiến trúc miền
- Đơn vị điều khiển miền (Domain Control Unit – DCU): Trung tâm của mỗi miền là Đơn vị điều khiển miền (DCU), chịu trách nhiệm điều phối các chức năng và quản lý liên lạc giữa các Đơn vị điều khiển điện tử (ECU) riêng biệt trong miền cũng như với các miền khác.
- Cổng (Gateway): Bằng cách đóng vai trò là giao diện được kiểm soát giữa các miền, Gateway cho phép liên lạc giữa các miền trong khi vẫn duy trì tính bảo mật, cách ly và tính toàn vẹn.
- ECU: Bộ điều khiển điện tử chuyên dụng (ECU) trong mỗi miền giám sát các chức năng cụ thể, từ điều khiển động cơ hệ thống truyền động đến xử lý đa phương tiện trong miền thông tin giải trí.
- Cảm biến và Bộ truyền động: Trong một miền, nhiều cảm biến và bộ truyền động thu thập dữ liệu và thực thi các lệnh, giao tiếp trực tiếp với các thông số vật lý của ô tô.
- Mạng truyền thông: Trao đổi thông tin trong một miền và giữa các miền thông qua cổng được kích hoạt bởi các mạng truyền thông như LIN, CAN hoặc Ethernet.
![](https://www.xecov.com/wp-content/uploads/2024/07/Domain-architecture.jpg)
Để xử lý độ phức tạp ngày càng tăng của các phương tiện tiên tiến, kiến trúc miền trong thiết bị điện tử phương tiện cung cấp một khuôn khổ vững chắc. Nó cho phép phát triển hợp lý hơn và mang lại hiệu quả tiềm năng trong cả phần mềm và phần cứng bằng cách nhóm các hoạt động liên quan thành các miền rõ ràng và được xác định. Cấu trúc của từng miền dựa trên các thành phần thiết yếu như cổng, DCU và ECU chuyên dụng, hoạt động cộng tác để đảm bảo chức năng thống nhất trên toàn bộ phương tiện.
Trong bối cảnh ô tô đang thay đổi nhanh chóng, nơi mà hiệu quả, sự tích hợp và khả năng thích ứng ngự trị, kiến trúc miền nổi lên như một chiến lược mạnh mẽ, phục vụ cho các trường hợp sử dụng đa dạng, từ hệ thống thông tin giải trí tiên tiến đến động cơ điện. Việc nắm vững kiến trúc này sẽ trao cho các kỹ sư kiến thức chuyên môn cần thiết để tạo và triển khai các hệ thống ô tô hiện đại có khả năng đáp ứng các tiến bộ và công nghệ trong tương lai.
Kiến trúc điện/điện tử (E/E) khu vực (Zonal Electrical/Electronic)
Các kiến trúc E/E truyền thống đã xuất hiện để đáp ứng các nhu cầu mới về hiệu suất, khả năng mở rộng và chức năng khi ngành công nghiệp ô tô tiến tới các loại xe điện và tự hành hơn. Giải quyết các yêu cầu này thông qua việc xem xét lại triệt để thiết kế hệ thống xe, kiến trúc E/E khu vực như một loại kiến trúc tập trung được phát triển như một giải pháp. Phần này XecoV sẽ giải thích tổng quan về kiến trúc phân vùng, cách triển khai và các ưu điểm của nó.
Tổng quan và triển khai
Trong thiết kế ô tô, kiến trúc Khu vực E/E biểu thị một sự chuyển đổi mang tính cách mạng bằng cách chuyển đổi từ các đơn vị điều khiển riêng lẻ cho mọi chức năng sang tổ chức chiến lược các chức năng trong các khu vực được chỉ định. Tương ứng với các vùng vật lý cụ thể của xe, mọi vùng đều thẳng hàng với các khu vực như phía trước, phía sau hoặc cabin. Việc quản lý các chức năng khác nhau trong các khu vực này được xử lý bởi Đơn vị kiểm soát khu vực (Zonal Control Unit – ZCU), hợp lý hóa các hoạt động và nâng cao hiệu quả thông qua việc giảm độ phức tạp.
![](https://www.xecov.com/wp-content/uploads/2024/07/Zonal-architecture.jpg)
Triển khai:
- Đơn vị kiểm soát khu vực (Zonal Control Unit – ZCU): Chịu trách nhiệm về nhiều chức năng trong một khu vực xác định, đây là trung tâm của kiến trúc khu vực.
- Cấu trúc liên kết mạng (Network Topology) : Để quản lý nội vùng và liên lạc giữa các vùng, kiến trúc sử dụng kết hợp các mạng như LIN, CAN, FlexRay và Ethernet.
- Tích hợp các chức năng: Cung cấp khả năng xử lý tập trung trong từng vùng, các chức năng trước đây được quản lý bởi từng ECU riêng lẻ sẽ được hợp nhất thành các vùng.
Lợi ích của kiến trúc E/E khu vực
Giảm độ phức tạp: Việc tập trung các chức năng trong các vùng cụ thể giúp giảm thiểu sự cần thiết của từng ECU và bộ dây dẫn, tạo ra một kiến trúc hệ thống hợp lý và dễ điều khiển.
Khả năng mở rộng: Tạo điều kiện cho khả năng mở rộng đơn giản hơn, kiến trúc vùng cho phép bao gồm các chức năng bổ sung hoặc thay đổi trong một vùng mà không cần các thành phần phần cứng hoàn toàn mới.
Giảm trọng lượng và chi phí: Bằng cách hợp nhất các chức năng, phần cứng vật lý sẽ giảm đi, dẫn đến giảm trọng lượng và chi phí. Những lợi thế đặc biệt rõ rệt ở xe điện, vì việc giảm trọng lượng ảnh hưởng đáng kể đến cả phạm vi hoạt động và hiệu suất.
Tính linh hoạt nâng cao: Thiết kế mô-đun của kiến trúc cho phép thích ứng nhanh chóng với các công nghệ mới nổi và nhu cầu ngày càng tăng, thúc đẩy sự đổi mới và khả năng đáp ứng nhanh hơn trước những thay đổi trong xu hướng thị trường.
Hiệu suất được cải thiện: Thông qua việc giảm số lượng ECU và đường dẫn liên lạc được sắp xếp hợp lý, kiến trúc vùng có khả năng nâng cao hiệu suất hệ thống, đặc biệt là trong các tình huống sử dụng nhiều dữ liệu như lái xe tự động.
Trong lĩnh vực điện tử ô tô, Kiến trúc Điện/Điện tử (E/E) khu vực có một bước tiến quan trọng. Thông qua việc tổ chức lại việc quản lý chức năng trong xe, nó giải quyết các vấn đề phức tạp hiện nay liên quan đến các thách thức về khả năng mở rộng, tính linh hoạt, trọng lượng, chi phí và hiệu suất trong bối cảnh hiện đại. Cần xem xét cẩn thận các tham số như cấu trúc liên kết mạng, các biện pháp bảo mật, ZCU và nền tảng phần mềm để triển khai kiến trúc vùng. Tuy nhiên, các tính năng ưu việt của nó mang lại một lựa chọn hấp dẫn cho thế hệ xe sắp tới, phù hợp tốt với mục tiêu của ngành là tạo ra các hệ thống thông minh hơn, hiệu quả hơn và thích ứng hơn. Việc tiếp thu kiến thức về kiến trúc này sẽ trang bị cho các kỹ sư và nhà thiết kế những hiểu biết cần thiết để tận dụng tiềm năng của nó, từ đó góp phần vào sự phát triển không ngừng của công nghệ ô tô.
