Vai trò của Điện tử công suất trong Quản lý Động cơ.

Giới thiệu về Điện tử Công suất trong Quản lý Động cơ

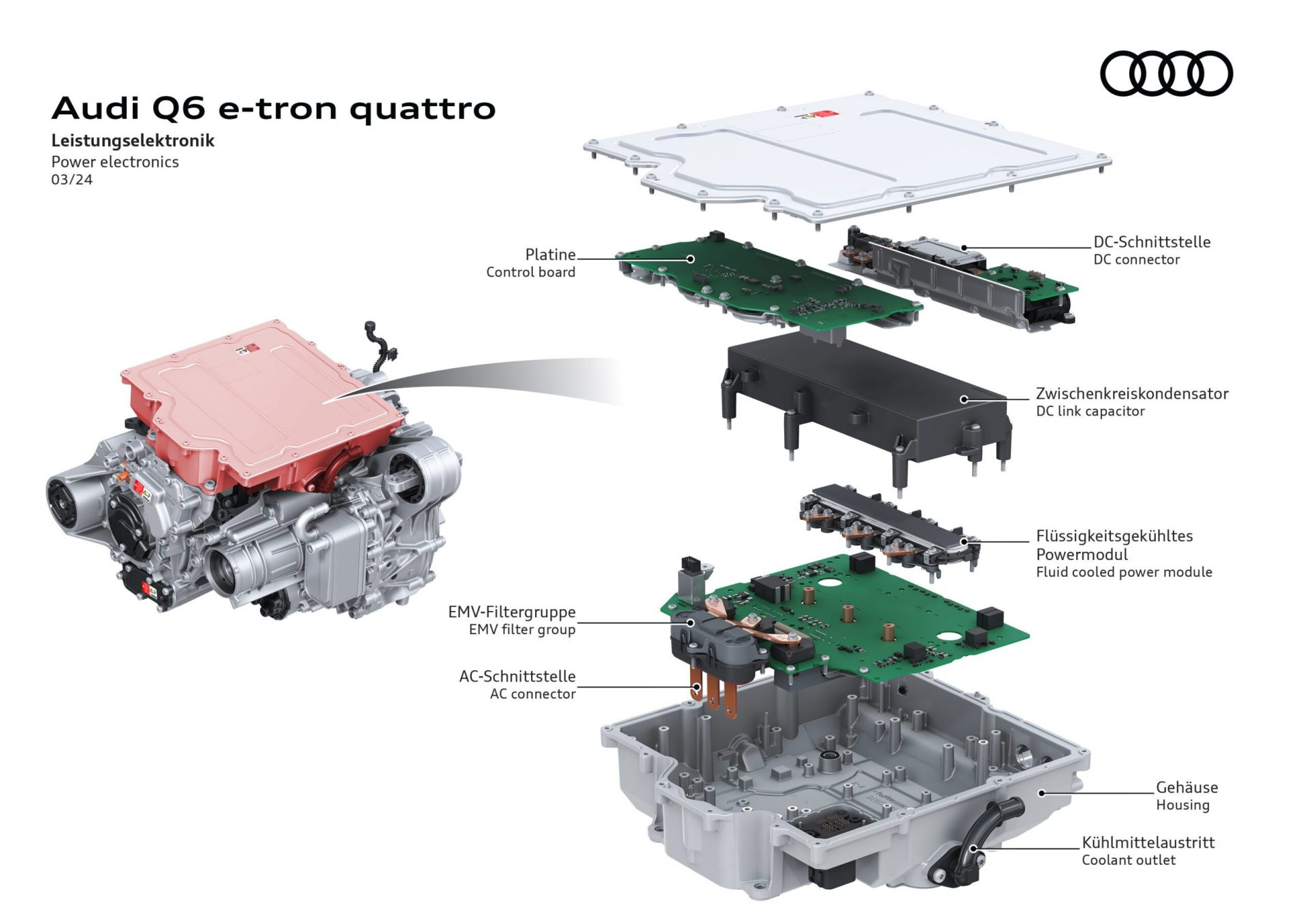

Điện tử công suất đóng một vai trò quan trọng trong quản lý động cơ do sự phức tạp, yêu cầu về hiệu suất, tính kinh tế và tính bền vững ngày càng tăng đối với các loại xe hiện đại. Trong bối cảnh quản lý động cơ, phần này định nghĩa điện tử công suất, giải thích tầm quan trọng và cung cấp tổng quan về lịch sử phát triển của nó. Sơ đồ khối của ECU và các bộ phận giảm nhẹ của nó được thể hiện trong hình sau. Chúng ta có thể thấy các thành phần điện tử công suất và các cơ cấu chấp hành mà chúng đang cung cấp năng lượng bằng cách nhìn vào các vòng tròn màu đỏ.

Định nghĩa và Tầm quan trọng của Điện tử Công suất

Việc sử dụng điện tử trạng thái rắn để biến đổi và quản lý năng lượng điện được gọi là điện tử công suất. Nó bao gồm một loạt các hệ thống và thiết bị có khả năng xử lý nhiều tần số và mức công suất khác nhau.

Tầm quan trọng trong Quản lý Động cơ

• Điều khiển và Điều chỉnh: Điện tử công suất cho phép kiểm soát chính xác các đặc tính của động cơ như phun nhiên liệu, thời điểm đánh lửa và phản ứng ga. Việc điều chỉnh theo thời gian thực của các yếu tố này mang lại hiệu suất tối ưu.
• Hiệu quả Năng lượng: Điện tử công suất giúp giảm tổn thất năng lượng, từ đó cải thiện hiệu suất, bằng cách tạo điều kiện thuận lợi cho việc chuyển đổi năng lượng giữa các dạng khác nhau và kiểm soát sự phân phối của nó bên trong động cơ.
  • Kiểm soát Phun Nhiên liệu: Bộ Điều khiển Động cơ (ECU) có thể kiểm soát chính xác lượng và thời điểm phun nhiên liệu vào buồng đốt bằng cách sử dụng điện tử công suất. Kỹ thuật phun cải tiến đảm bảo nhiên liệu cháy hoàn toàn hơn, dẫn đến giảm lượng khí thải và nhiên liệu không cháy hết. Hơn nữa, sự điều chỉnh cẩn thận này đảm bảo động cơ hoạt động hiệu quả nhất có thể trong nhiều điều kiện khác nhau, giúp tiết kiệm nhiên liệu.
  • Thời điểm Đánh lửa: Điện tử công suất cung cấp khả năng quản lý thời điểm đánh lửa chính xác, đảm bảo hỗn hợp không khí-nhiên liệu của buồng đốt được đốt cháy vào thời điểm lý tưởng. Việc đánh lửa tối ưu này tạo ra quá trình đốt cháy hiệu quả hơn, cải thiện khả năng tiết kiệm nhiên liệu, công suất đầu ra và giảm lượng khí thải độc hại.
  • Quản lý Phản ứng Ga: Các tầng điều khiển cầu H kiểm soát động cơ ga, điều chỉnh nó dựa trên các điều kiện lái xe khác nhau. Ví dụ, điện tử công suất có thể cung cấp phản ứng ga nhanh và hiệu quả trong các tình huống cần tăng tốc nhanh, ngăn động cơ sử dụng nhiều nhiên liệu hơn mức cần thiết. Mặt khác, nó có thể điều chỉnh vị trí bướm ga để tiết kiệm nhiên liệu khi di chuyển ở tốc độ không đổi.
• Tích hợp với các Hệ thống Khác: Sự tương tác giữa điện tử công suất và các hệ thống ô tô khác, chẳng hạn như quản lý khí thải và điều khiển hộp số, tạo ra một phương pháp tiếp cận toàn diện hơn để kiểm soát và chẩn đoán xe.
• Thích ứng với các Nguồn Năng lượng Thay thế: Khi ngành công nghiệp ô tô chuyển sang xe điện và xe hybrid, điện tử công suất cho phép tích hợp và điều chỉnh nhiều nguồn năng lượng khác nhau, như pin, pin nhiên liệu và động cơ đốt trong truyền thống

Tổng quan Lịch sử về Điện tử Công suất trong Quản lý Động cơ

Những Phát triển Ban đầu

• Hệ thống Cơ khí: Trước khi có điện tử công suất, việc quản lý động cơ chủ yếu là cơ học và có ít khả năng kiểm soát hoặc hiệu quả. Việc kiểm soát động cơ được thực hiện thông qua việc sử dụng các bánh răng định thời đánh lửa và bộ chế hòa khí cơ học, với khả năng phản hồi hạn chế.
• Giới thiệu Transistor: Những năm 1950 chứng kiến sự phát triển của transistor, đánh dấu sự bắt đầu của quá trình chuyển đổi sang điều khiển điện tử và cung cấp khả năng kiểm soát chính xác hơn đối với các hoạt động của động cơ.

Tăng trưởng và Tích hợp

• Kỷ nguyên Vi xử lý: Vào những năm 1970, các bộ điều khiển động cơ bắt đầu tích hợp bộ vi xử lý, mở đường cho các hệ thống điện tử công suất ngày càng phức tạp.
• Điều khiển Phun nhiên liệu và Đánh lửa: Sự ra đời của hệ thống phun nhiên liệu điện tử và hệ thống đánh lửa với bơm nhiên liệu, thay thế cho các hệ thống bộ chế hòa khí kém hiệu quả trước đó, phần lớn là nhờ điện tử công suất.

Kỷ nguyên Hiện đại

• Xe Hybrid và Xe điện: Điện tử công suất đang trở thành một thành phần quan trọng trong thiết kế ô tô do sự phát triển của công nghệ điện và hybrid. Để cung cấp năng lượng đáng kể cho các thành phần hệ thống như e-Machine và Máy phát điện Khởi động Tích hợp Dây đai (Belt Integrated Starter Generator), cần có các chiến lược quản lý và chuyển đổi năng lượng phức tạp.
• Hệ thống Mạng: Sự xuất hiện của các giao thức truyền thông như CAN và LIN đã khiến điện tử công suất trở thành một thành phần quan trọng của mạng lưới xe.

Điện tử công suất đã phát triển thành một phần quan trọng của quản lý động cơ hiện đại, thu hẹp khoảng cách giữa điều khiển điện tử và kỹ thuật cơ khí. Vai trò của nó trong việc biến đổi và quản lý năng lượng hiệu quả trong động cơ đã được chứng minh là mang tính cách mạng. Quá trình chuyển đổi từ hệ thống cơ khí sang mạng lưới phức tạp của các thiết bị và giao thức được thấy trong ô tô hiện đại là một ví dụ cho thấy lĩnh vực này năng động và không ngừng phát triển như thế nào. Hiểu biết về điện tử công suất không chỉ là một nỗ lực kỹ thuật; đúng hơn, nó phản ánh sự tìm kiếm không ngừng của ngành công nghiệp ô tô về hiệu lực, hiệu quả và sự mới lạ.

Các Thiết bị Điện tử Công suất trong Quản lý Động cơ

Điện tử công suất điều chỉnh và biến đổi năng lượng điện, đây là một chức năng quan trọng của hệ thống quản lý động cơ.

Các Cấu trúc liên kết Nguồn (Power Topologies) trong một ECU

Cầu H (H-Bridge) cho Điều khiển Động cơ

• Chức năng: Cấu hình mạch cầu H thường được sử dụng để điều chỉnh tốc độ và hướng của động cơ. Nó được tạo thành từ bốn công tắc được sắp xếp theo hình chữ “H”, thường là transistor hoặc MOSFET.
• Tầm quan trọng: Trong các ứng dụng ô tô yêu cầu điều khiển động cơ hai chiều, chẳng hạn như hệ thống bơm phun nhiên liệu, mạch cầu H là rất cần thiết.
• Ứng dụng: Cầu H điều chỉnh hướng của động cơ trong các hệ thống cửa sổ tự động, cho phép cửa sổ di chuyển lên và xuống. Nó cũng được sử dụng rộng rãi trong các hệ thống điều khiển bướm ga điện tử để điều chỉnh việc đóng và mở van tiết lưu.

Công tắc phía Cao (High-Side Switch)

• Chức năng: Thường được đặt giữa tải và điện áp cung cấp, công tắc phía cao điều chỉnh nguồn điện ở phía cao, còn được gọi là phía cung cấp. Nó thường được sử dụng để điều khiển các tải mà, vì lý do an toàn hoặc chức năng, phải luôn được nối đất.
• Tầm quan trọng: Công tắc phía cao đóng một vai trò quan trọng trong việc ngăn ngừa ngắn mạch và được yêu cầu trong các tình huống cần có điểm chung. Chúng cung cấp khả năng quản lý tải hiệu quả và an toàn ngay cả khi có nhiễu ở mặt đất.
• Ứng dụng: Trong một số hệ thống con, chẳng hạn như chiếu sáng và phun nhiên liệu, nơi tải yêu cầu kết nối đất vĩnh viễn, chúng thường được sử dụng để điều chỉnh đèn ô tô, động cơ và rơle.

Công tắc phía Thấp (Low-Side Switch)

• Chức năng: Công tắc phía thấp có mục đích được đặt giữa mặt đất và tải. Bởi vì cổng hoặc cực gốc được coi là nối đất, làm cho việc cung cấp tín hiệu điều khiển trở nên đơn giản và hiệu quả hơn, chúng thường dễ điều khiển hơn.
• Tầm quan trọng: Trong các hệ thống không cần tham chiếu nối đất, công tắc phía thấp rất quan trọng để đạt được hiệu quả và sự đơn giản. Chúng rất cần thiết để giảm số lượng linh kiện và tối đa hóa việc phân bổ tài nguyên trong thiết kế điện tử công suất.
• Ứng dụng: Công tắc phía thấp được sử dụng rộng rãi trong các hệ thống ô tô nơi không yêu cầu nối đất vĩnh viễn và việc điều khiển bật/tắt cơ bản là đủ, chẳng hạn như trong nguồn điện ngoại vi và hệ thống chiếu sáng không quan trọng.

Trình điều khiển (Drivers) và Bộ điều khiển (Controllers)

Trình điều khiển (Drivers)

• Chức năng: Trình điều khiển là các ASIC (Mạch tích hợp chuyên dụng) được sử dụng trong hệ thống quản lý động cơ để điều chỉnh và cung cấp năng lượng cho các bộ phận như solenoids và động cơ.
• Tầm quan trọng: Chúng đảm bảo hoạt động chính xác bằng cách đóng vai trò là giao diện giữa các tín hiệu điều khiển và các bộ phận công suất.
• Ứng dụng: Trình điều khiển động cơ điều chỉnh quạt làm mát của động cơ, vị trí bướm ga và các bộ phận vận hành bằng cơ học khác. Van xả (waste gate valve) là một trong nhiều van và rơle trong hệ thống được điều khiển bởi các trình điều khiển phía cao và phía thấp.

Bộ điều khiển (Controllers)

• Chức năng: Sử dụng các cơ chế phản hồi để duy trì các điều kiện mong muốn, bộ điều khiển là các mạch phức tạp hoặc vi điều khiển giám sát hoạt động của nhiều thông số động cơ.
• Tầm quan trọng: Các quy trình như phun nhiên liệu, thời điểm đánh lửa và kiểm soát ô nhiễm có thể được tự động hóa và tối ưu hóa với sự trợ giúp của bộ điều khiển.
• Các loại: Bộ điều khiển PID, hay bộ điều khiển tỉ lệ-tích phân-vi phân (proportional-integral-derivative), thường được sử dụng để liên tục thay đổi các biến được kiểm soát tại các điểm đặt trước.

Việc nắm bắt kỹ lưỡng các đặc điểm, chức năng và ứng dụng của các thiết bị điện tử công suất là cần thiết để lựa chọn và sử dụng các thiết bị cụ thể trong quản lý động cơ. Các thiết bị điện tử công suất, từ các bộ phận đơn giản như transistor và diode đến các trình điều khiển và bộ điều khiển phức tạp, là nền tảng của hệ thống điều khiển động cơ hiện đại. Những bộ phận này cung cấp cho các kỹ sư ô tô khả năng tự động hóa và tối ưu hóa hoạt động của động cơ, ngoài việc điều khiển các thiết bị năng lượng cao. Điều này cải thiện hiệu suất, tính kinh tế và tính bền vững.

Điện tử Công suất trong Nâng cao Hiệu quả

Điện tử công suất, đặc biệt là trong điều khiển động cơ, đã đóng một vai trò quan trọng trong sự tiến bộ của công nghệ xe. Khả năng thao tác và biến đổi năng lượng đã dẫn đến những cải tiến đáng kể về hiệu lực và năng suất. Chức năng của điện tử công suất trong hệ thống quản lý động cơ để chuyển đổi năng lượng và hiệu quả sẽ được trình bày chi tiết trong phần này.

Sử dụng Nhiên liệu Hiệu quả

• Ứng dụng: Lượng và thời điểm phun nhiên liệu được điều khiển bởi điện tử công suất, giúp thúc đẩy quá trình đốt cháy hoàn toàn hơn và giảm lãng phí.
• Kết quả: Tiết kiệm nhiên liệu cao hơn và giảm lượng khí thải, thúc đẩy sự bền vững của môi trường.

Quản lý Nhiệt

• Ứng dụng: Các bộ phận điện tử công suất, chẳng hạn như động cơ bơm áp suất và trình điều khiển của chúng, kiểm soát hệ thống sưởi và làm mát của động cơ để duy trì nhiệt độ hoạt động lý tưởng.
• Tầm quan trọng: Bằng cách duy trì nhiệt độ đốt cháy lý tưởng và giảm thiểu hao mòn linh kiện, quản lý nhiệt hiệu quả sẽ tăng hiệu suất của động cơ.

Kiểm soát Khí thải

• Chức năng: Van Tuần hoàn Khí thải (EGR) và các thiết bị giảm phát thải khác, chẳng hạn như bộ chuyển đổi xúc tác, được vận hành bằng điện tử công suất.
• Lợi ích: Điều này phù hợp với các yêu cầu nghiêm ngặt về môi trường và giúp giảm lượng khí thải.

Hoạt động của động cơ đã được biến đổi hoàn toàn nhờ sự kết hợp của điện tử công suất vào điều khiển động cơ, đặc biệt là về chuyển đổi năng lượng và hiệu quả. Các thiết bị điện tử công suất giúp động cơ hoạt động hiệu quả và bền vững hơn bằng cách điều chỉnh và chuyển đổi năng lượng một cách chính xác. Điện tử công suất đóng một vai trò quan trọng trong kỹ thuật ô tô hiện tại vì ảnh hưởng của nó đến hiệu quả vượt ra ngoài khả năng tiết kiệm nhiên liệu và bao gồm toàn bộ hiệu suất và tác động môi trường của xe.
